FN5-12戶內高壓負荷開關

更新：2018-3-7 下午 10:00:04點擊：
  • 產品品牌上海山門
  • 產品型號FN5-12
  • 在線訂購
產品介紹

概述
FN5-12型戶內交流高壓負荷開關（以下簡稱負荷開關）適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。
本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操作機構。
FN5-12R(L)型戶內交流高壓負荷開關—熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關—熔斷器組合電器》（1990版）和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

主要技術參數

項目 單位 數據
額定電壓 kV 12
最高工作電壓 kV 12
額定頻率 Hz 50
額定電流 A 400 630
額定短時耐受電流（熱穩定電流） kA/S 12.5/4 20/2
額定峰值耐受電流（動穩定電流） kA 31.5 50
額定閉環開斷電流 A 400 630
額定有功負載開斷電流 A 400 630
5%額定有功負載開斷電流 A 20 31.5
額定有功負載開斷電流 A 10
額定空載變壓器開斷電流   1250kVA變壓器的空載電流
額定短路關合電流 kA 31.5 50
負荷電流開斷次數 負荷/次 100%/20 60%/35 30%/75 5%/80
1min工頻耐壓（有效值）對地、相間/隔離斷口 kV 42/48
工頻耐受電壓 隔離斷口間 kV 53
雷電沖擊耐受電壓（峰值）對地、相間/隔離斷口 kV 75/85
分合閘操作力矩（力） Nm(N) 90(80) 100(200)

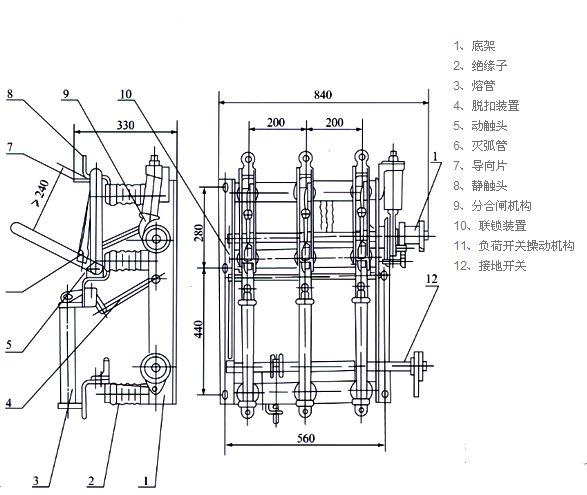

外形及安裝尺寸

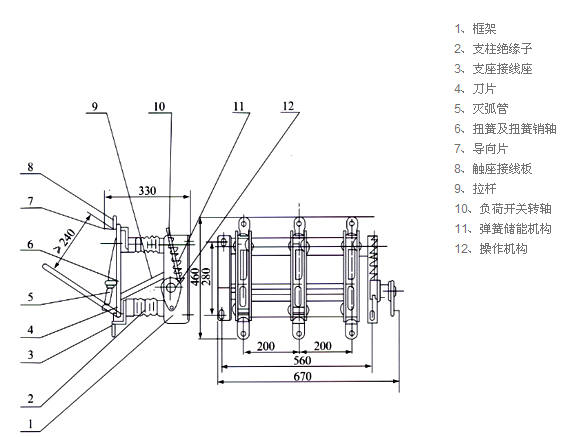

FN5-12 戶內交流高壓負荷開關

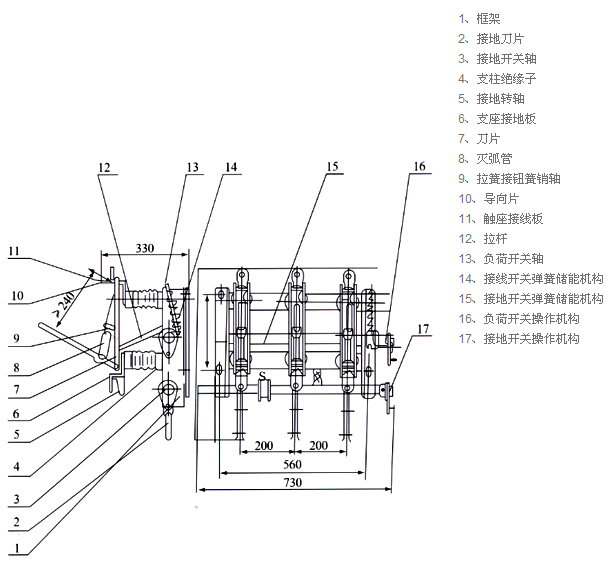

FN5-12D戶內交流高壓負荷開關

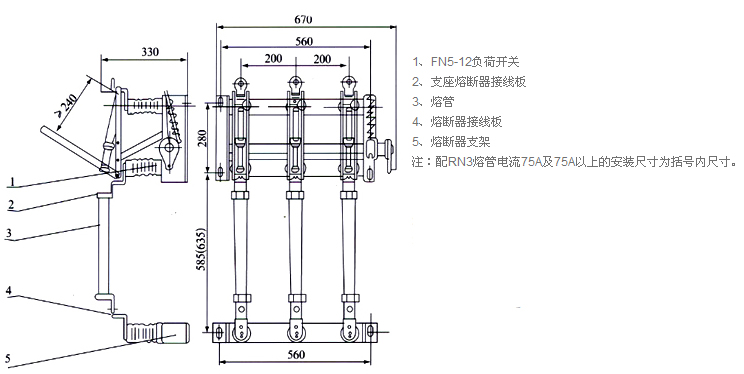

FN5-12R 戶內交流高壓負荷開關

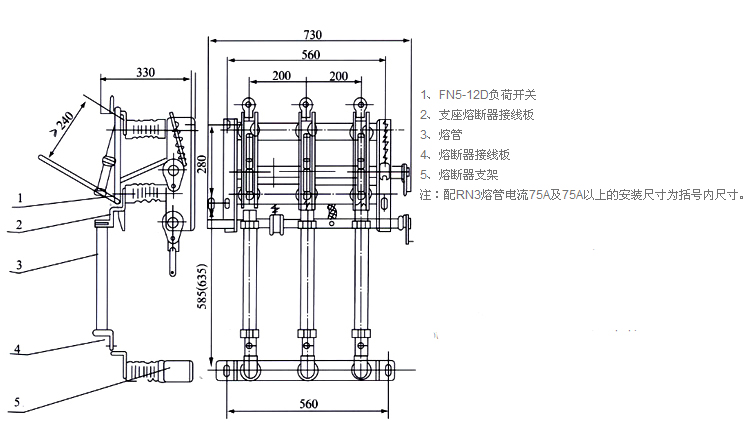

FN5-12DR戶內交流高壓負荷開關

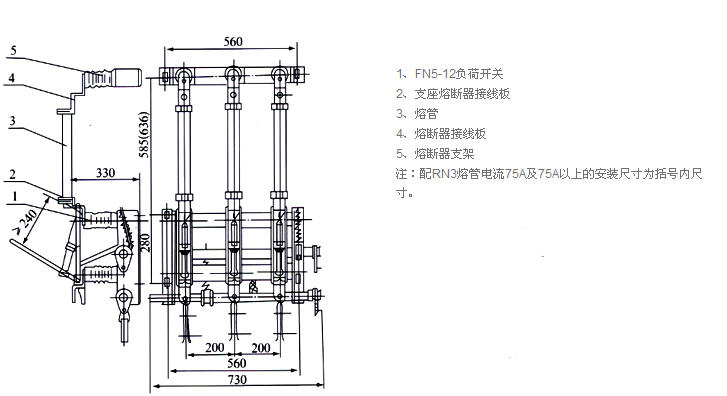

FN5-12R/S 戶內交流高壓負荷開關

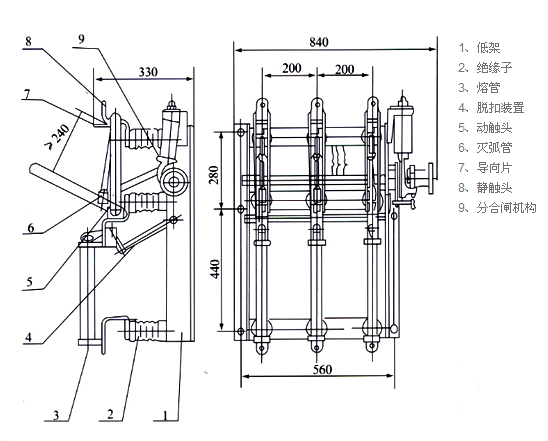

FN5-12R(L)戶內交流高壓負荷開關

FN5-12RD(L)戶內交流高壓負荷開關

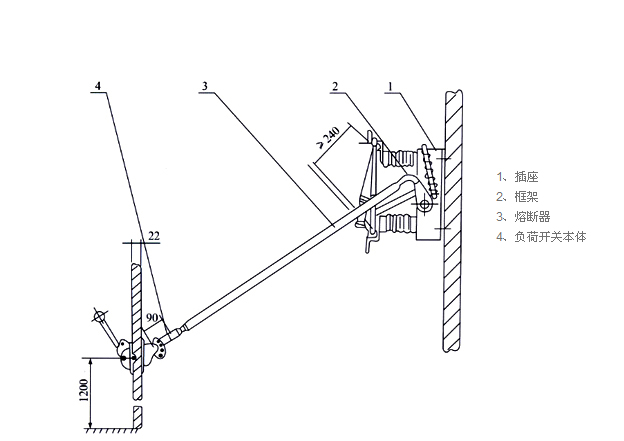

符合開關與CS6-Ⅰ型操動機構聯接安裝圖

操作機構開孔尺寸圖

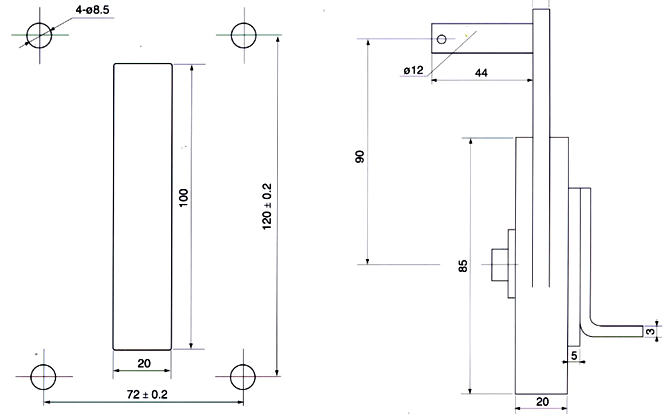

Cs6 操動機構開孔尺寸圖                                                           CS□操動機構開孔尺寸圖（側面）
