HR5系列熔斷器式隔離開關
- 產品品牌上海山門
- 產品型號HR5
HR5系列熔斷器式隔離開關（以下簡稱開關）主要用于額定電壓交流380V和660V（4562Hz），約定發熱電流至630A的具有高格短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護用，但一般不作為直接開閉單臺電動機之用。
本產品符合IEC60947-3 GB14048.3標準。

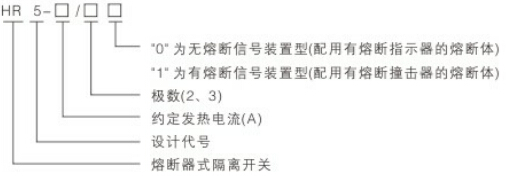

型號及含義
正常工作條件和安裝條件
1周?chē)諝鉁囟炔桓哂?/span>+40°C，不低于-5°C。
2安裝地點的海拔不超過2000m。
3濕度：
最高溫度為+40°C時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4周?chē)h(huán)境的污染等級為3級。
5開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方；同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
主要參數及技術性能
1.額定絕緣電壓：690V。
2.額定工作電壓：380V、660V兩種；
3.額定工作電流：380V：100A、200A、400A、630A四種；
660V：100A、200A、315A、425A四種。

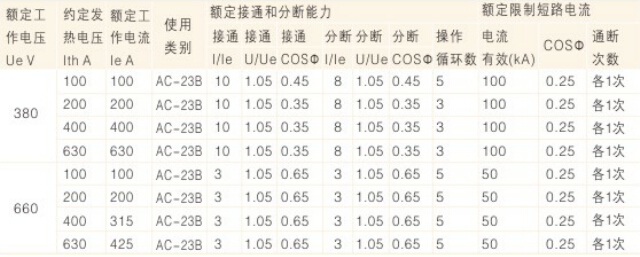

4.開關的接通和分?jǐn)嗄芰皖~定熔斷器短路電流（見表1）。
5.開關的機械壽命分別為3000次（100A、200A）和1000次（400A、630A）。
6.開關的電壽命分別為600次（100A、200A）和200次（400A、630A）接通與分?jǐn)鄺l件按（表2）。
7.輔助開關（Lx9K）的額定工作電壓交流380V，額定發熱電流5A，額定控制容量300VA。

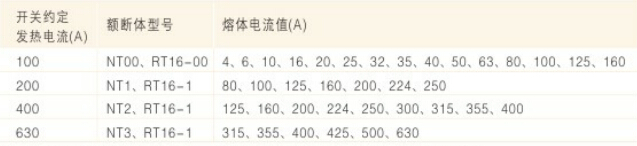

8.開關與熔斷體配用關系（見表3）
注：當開關用于發動機電器中，允許熔體額定電流大于開關約定發熱電流。

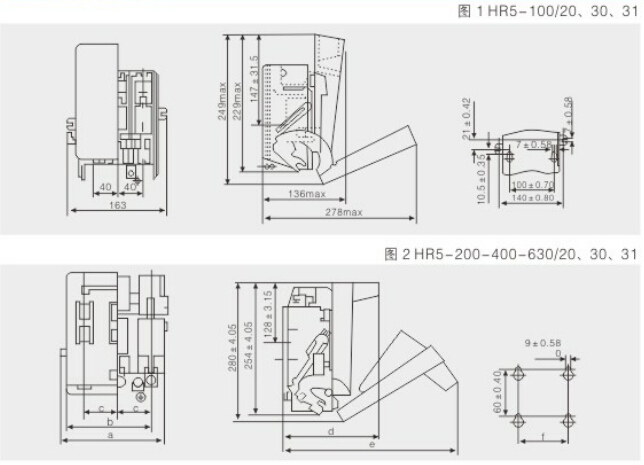

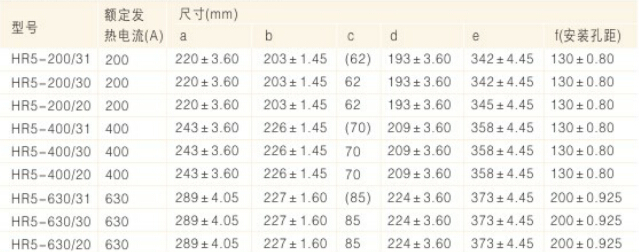

9.開關外形及安裝尺寸（見表4、圖1、圖2）。
外形及安裝尺寸
訂貨須知
訂貨單位須注明開關的型式特征，電壓等級，電流等級，極數，操作方式及數量等，特殊訂貨請咨詢我公司技術部門。
