JN4-12系列戶內高壓接地開關
- 產品品牌上海山門
- 產品型號JN4-12
JN4-12（G）型戶內高壓接地開關，適用于12kV戶內交流金屬鎧裝移開式金屬封閉開關設備及其它高壓開關設備的主要元件，也可單獨使用。作為在12中kV，及以下的交流50Hz電力系統中接地保護之用，具有關全短路電流能力，結構合理、體積小、操作靈活、易安裝調整。

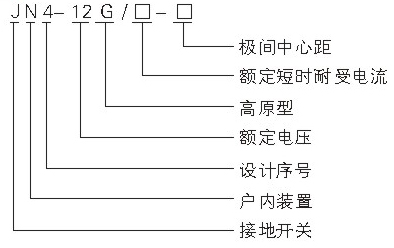

型號及其含義

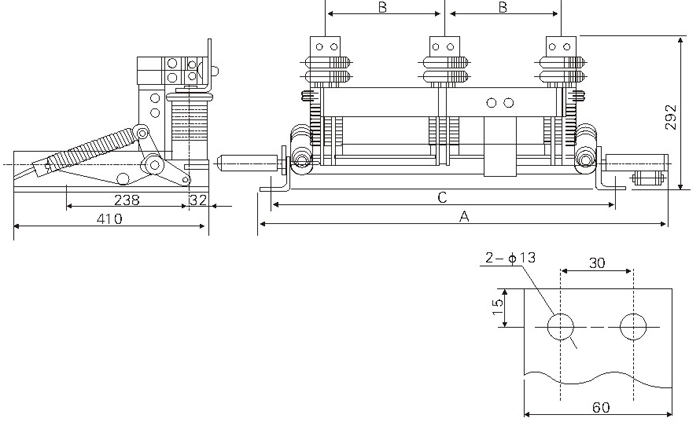

外形及安裝尺寸
型號規格
A
B
C
JN4-12G/20-210
752
210
628
JN4-12G/20-230
792
230
668
JN4-12G/20-250
832
250
708
主要技術參數
項目
單位
數據
額定電流
kA
12
額定短時耐受電流
kA
20
額定短時耐受時間
s
4
額定峰值耐受電流
kA
50
額定短路關合電流
kA
50
極間中心距
mm
210；230；250
額定絕緣水平
1min工頻耐壓
kV
42
雷電沖擊耐壓
kV
75
型號規格
型號規格
A
B
C
JN4-12G/20-210
752
210
628
JN4-12G/20-230
792
230
668
JN4-12G/20-250
832
250
708
訂貨須知
訂購本開關時，須注明產品全型號、額定電壓、額定短時耐受電流、極間距、拐臂安裝位置（左、右），是否配供帶電顯示裝置。若用戶有特殊要求與制造廠協商解決。
