HR3系列熔斷器式隔離開關
- 產品品牌上海山門
- 產品型號HR3
HR3系列熔斷器式隔離開關適用于交流50Hz，380V，額定電流至1000A的配電系統中作為短路保護和電纜，導線的過載保護之用。在正常情況下，可供不頻繁地手動接通和分?jǐn)嗾Ｘ?fù)載電流與過載電流，在短路情況下，由熔斷器分?jǐn)嚯娏�。本產品符合IEC60947-3 GB14048.3標準

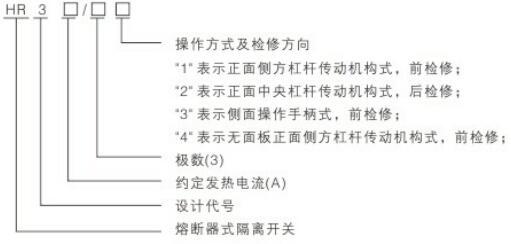

型號及含義
主要參數及技術性能
1.周圍空氣溫度不高于+40°C，不低于-5°C。
2.安裝地點的海拔不超過2000m。
3濕度：最高溫度為+40°C時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4.周圍環境的污染等級為3級。
5.開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方；同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。

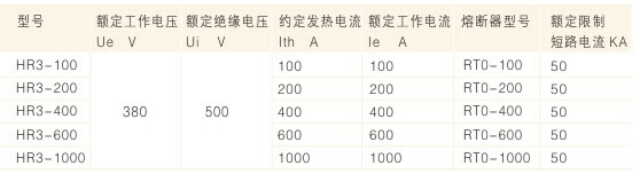

主要參數及技術性能（見表2）
熔斷器式隔離開關（以下簡稱開關）是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時。熔斷器的熔體燒斷，及時切斷故障電流，前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供電BDL配電屏上安裝。前操作后檢修的開關主要供BSL配電屏上安裝。側操作前檢修的開關可以制成封閉的動力配電箱。
額定電流1000A及以下的刀開關帶有安全擋板，并裝有滅弧室。滅弧室是酚醛布板和鋼板沖制件鉚合而成的。
開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板可以很方便地更換熔斷器

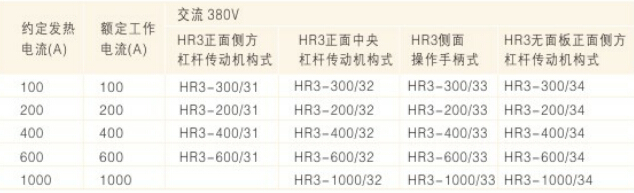

訂貨須知
訂貨單位須注明開關的型式特征，電壓等級，電流等級，極數，操作方式及數量等，特殊訂貨請咨詢我公司技術部門。
